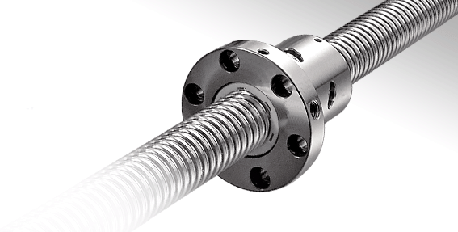

銀泰PMI滾珠絲桿精密級內循環系列系列精密級內循環RDIC
編號：15000556
類目：滾珠絲桿
品牌：銀泰PMI
系列：精密級內循環系列

產品介紹

銀泰絲桿，銀泰滾珠絲桿的特性：

滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。

滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。

滾珠絲杠主要參數為：公稱直徑與導程。

滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。

產品特性
	內循環構造的優點，使螺帽外徑為精巧的「圓周型」參照圖a。因此適合內部空間較小的機器。需要注意的是內循環滾珠絲桿的絲桿軸必須有一端是完全牙，且該端的肩部直徑必須小于絲桿軸外徑，否則無法組裝螺帽。

內循環構造的優點，使螺帽外徑為精巧的「圓周型」參照圖a。因此適合內部空間較小的機器。需要注意的是內循環滾珠絲桿的絲桿軸必須有一端是完全牙，且該端的肩部直徑必須小于絲桿軸外徑，否則無法組裝螺帽。

單位:mm

上一個：FSIC10020T6 下一個：精密級內循環RSIC

帶*項為必填項目咨詢：精密級內循環RDIC

絲桿尺寸		鋼珠直徑	循環圈數	基本額定負荷(kgf)		螺帽		鍵槽			剛性
外徑	導程	鋼珠直徑	循環圈數	動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	K	W	H	kgf/μm
16	5	3.175	3	765	1240	28	75	20	3	1.8	35
16	5	3.175	4	980	1650	28	85	20	3	1.8	47
20	5	3.175	3	860	1710	34	75	20	3	1.8	43
	5	3.175	4	1100	2280	34	85	20	3	1.8	56
	6	3.969	3	1080	2050	34	87	30	4	2.5	43
	6	3.969	4	1380	2730	34	103	25	4	2.5	56
25	5	3.175	3	980	2300	40	75	20	4	2.5	51
	5	3.175	4	1250	3070	40	85	20	4	2.5	67
	6	3.969	3	1275	2740	40	87	20	4	2.5	52
	6	3.969	4	1630	3650	40	103	25	4	2.5	68
32	5	3.175	3	1095	3060	48	75	20	4	2.5	63
			4	1400	4080		85	20			82
			6	1980	6120		105	25			122
	6	3.969	3	1500	3750	50	87	20	5	3.0	65
			4	1920	5000		103	25			86
			6	2720	7500		127	32			125
	8	4.762	3	1820	4230	50	109	25	5	3.0	66
	8	4.762	4	2330	5640	50	127	25	5	3.0	86
	10	6.35	3	2605	5310	54	135	25	6	3.5	67
	10	6.35	4	3340	7080	54	135	32	6	3.5	89
40	5	3.175	4	1575	5290	55	85	20	4	2.5	100
	5	3.175	6	2230	7940	55	105	25	4	2.5	147
	6	3.969	4	2130	6410	55	103	25	5	3.0	103
	6	3.969	6	3020	9620	55	127	32	5	3.0	149
	8	4.762	4	2720	7620	60	127	25	5	3.0	105
	8	4.762	6	3850	11430	60	161	40	5	3.0	154
	10	6.35	3	3010	7100	65	135	25	6	3.5	82
	10	6.35	4	3850	9470	65	155	32	6	3.5	107
50	5	3.175	4	1730	6750	66	85	20	4	2.5	119
	5	3.175	6	2450	10130	66	105	25	4	2.5	174
	6	3.969	4	2380	8250	66	103	25	5	3.0	123
	6	3.969	6	3370	12380	66	127	32	5	3.0	181
	8	4.762	4	3010	9610	70	127	32	5	3.0	125
	8	4.762	6	4260	14420	70	161	32	5	3.0	185
	10	6.35	3	3430	9300	74	135	32	6	3.5	99
			4	4390	12400		155	32			129
			6	6220	18600		197	40			191
	12	7.938	3	4510	11150	75	161	40	6	3.5	101
	12	7.938	4	5770	14870	75	185	40	6	3.5	132
63	6
