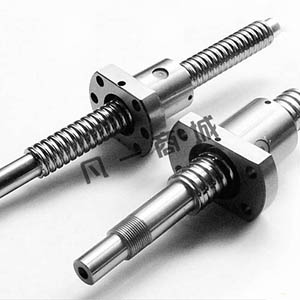

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
緊湊型倒置滾子絲杠 ISR / IBR
這種緊湊型倒置滾子絲杠的工作原理等同于行星滾子絲杠，其滾子與螺紋軸通過齒環進行同步旋轉。 螺母和軸都可通過電機驅動，因此非旋轉部件可以用作致動器的推桿。 移動推桿上的應用載荷從行星滾子傳遞至旋轉軸或螺母。 齒環和導軌都可確保滾動運動和滾子的均勻圓周位置，以最佳載荷分布并消除任何滾子之間的附加摩擦。
特點和優勢
- 根據標稱直徑提供不同的行程。 請咨詢SKF
- 標準導程精密度G5
- 根據絲杠標稱直徑可提供高轉速，請咨詢SKF
- ISR版本帶軸向游隙
- IBR的大尺寸滾子消除了反向游隙。
- 導程小至1,00 mm，同時提供大載荷承載能力和高軸向剛度
- 高速能力
- 導向和密封功能輕松地集成在表面光滑的螺母或軸上，從而提供高性能密封
- 在客戶的整體系統上實現結構緊湊、重量輕、部件數量少
- 電動轉子和絲杠部件之間連接定制附件，且能夠輕松集成轉子
- 絲杠或螺母可直接用作致動器的推管
- 減少電機扭矩的要求，以達到高載荷驅動
-
較長的使用壽命和較高的可靠性提高了客戶安裝生產率
-
可進行定制設計
技術參數
|
標稱直徑 |
從 12至120 mm |
|
導程 |
從 1 至18 mm |
|
基本的動載荷能力 |
高達 1224 kN |
|
基本的靜載荷能力 |
高達 4697 kN |
|
加速度 |
高達12000 rad/s2 |
典型應用
- 工廠自動化
- 海底石油和天然氣
- 航空航天
- 和許多其他應用
