產品介紹
銀泰絲桿，銀泰滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
|
產品特性
|
|||
|
? 提供較順暢之鋼珠回流。 |
|||
|
產品型式
|
|||
|

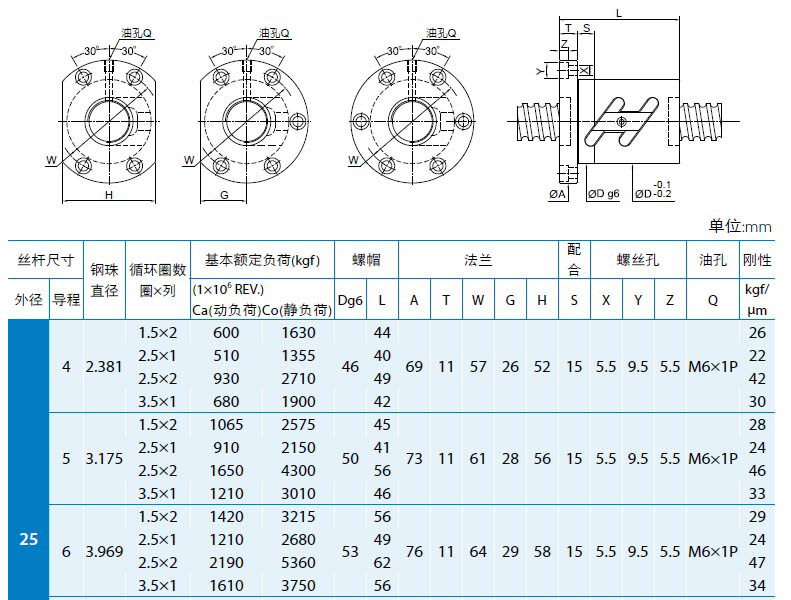

?標準螺帽的外徑大小，采用循環管組件可涵蓋在其圓周內之 「圓周型(W)」如圖a所示 。 ?若有需要時亦可縮小螺帽外徑，循環管組件超出其圓周的「 管凸出型(V)」，如圖b所示 。 |
 |
||
絲桿簡介
PMI 之滾珠絲桿采用哥德式 (Gothic arch) 溝槽形狀，使鋼珠與溝槽能有最佳接觸以便輕易運轉。若加入適當?shù)念A(yù)壓力，消除軸方向間隙，可使?jié)L珠絲桿有更佳的剛性，減少滾珠和螺帽、絲桿間的彈性變形，達到更高的精度。滾珠絲桿其運轉是靠螺帽內的鋼珠作滾動運動，比傳統艾克姆絲桿有更高的效率，所需的扭矩只有傳統艾克姆絲桿的1/3以下。所以可輕易地將回轉運動變轉為直線運動。
螺帽型式的選擇：型式：選定型式時，請考慮要求之精度、尺寸（螺帽長度、內徑、外徑）、預壓力、交貨期等。
絲桿循環方式：
外循環：經濟性。因鋼珠回流的路徑較長，故而噪音較小。最適合量產。最適合量產。可采用于導程/絲桿軸外徑較大者。
內循環：螺帽外徑精巧。（節省空間）適合于導程/絲桿軸外徑較小者。珠卷數：選定珠卷數要考慮要求的性能、壽命等，其比較。凸緣形狀（Flange）：本公司備有三種標準型式（A型式、B型式、C型式）請配合螺帽安裝部分之空間加以選定。也可依客戶要求制造特殊凸緣形狀。油嘴孔：精密用標準螺帽設有油嘴孔，設計時請標明其尺寸，以便本公司加工。
絲桿特點：
特性：提供較順暢之鋼珠回流。較低噪音。對于一般導程及大直徑滾珠絲桿提供較佳的工作品質。型式：標準螺帽的外徑大小，采用循環管組件可涵蓋在其圓周內之「圓周型(W)」。若有需要時亦可縮小螺帽外徑，循環管組件超出其圓周的「管凸出型(V)」。PMI 精密級滾珠絲桿。滾珠絲桿的動作特性的發揮關鍵在于使絲桿軸與螺帽間的所有鋼珠均能承受均勻的負荷而滾動。所以當有扭矩負荷作用于螺帽上時，此時負荷集中于少數的鋼珠上，不僅動作特性受到影響，連壽命也會相對的縮短。因此在機構的設計及裝配上必須特別注意。
