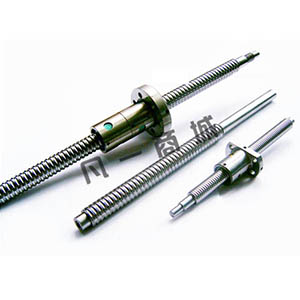

THK絲桿，THK滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
THK梯形絲杠螺紋加工
旋風銑削絲杠加工中螺紋與滾花一次完成工藝效率高，成本低，加工精度要求不太高的產品，其結構設計思路、方案有較好的推廣應用價值。
旋風銑削法是一種高效率的螺紋加工方法，適用于批量較大的螺紋粗加工，其工藝是用硬質合金刀對螺紋進行高速銑削，它具有刀具冷卻好、生產效率高的優點。精度要求不高的螺紋，可用此法一次完成切削加工。旋風銑削刀的回轉軸線與工件軸線為空間位置關系，交叉角度為β角（等于螺旋升角）。其加工過程包括工件的旋轉運動，工件的螺旋軸向進給運動（或刀具進給），銑刀盤上刀刃的旋轉運動。
THK梯形絲杠零件加工
零件為活動扳手調節開口寬度的螺輪，材料為20號圓鋼，牙側有一定粗糙度要求，切斷處螺牙部需要倒角，中間銷孔與外圓柱面必須有較好的同軸度，否則調整時不會靈活自如，甚至卡死，為便于大拇指握持撥動，其表面要有平行于軸心線的直紋滾花。
THK梯形絲杠加工技巧
絲杠加工原來采用車削加工，工藝路線為:冷拔→滾花→車螺紋→校正→鉆孔→切斷→倒角，不僅效率低、成本高，且由于小圓鋼剛度低，車削、滾花時易變形，小號螺輪不能生產，為此我們設計了旋風銑削絲杠設備，不僅將轉速由經驗認定的1000r/min左右提升至2000r/min以上而且將銑絲滾花一次完成。 其工藝路線變?yōu)?冷拔→滾花、銑絲→校正→鉆孔、切斷→倒角。雖然旋風銑削使小徑工件有較大變形（大徑件變形較小），但校正也容易。改進后的工藝具有如下特點:
1）表面粗糙度值減小：
2）由切削力引起的振動減少：
3）小徑工件螺距累積誤差有一定增加。
THK梯形絲杠結構設計
設備由車床改裝，工件轉動，刀盤及滾花刀架移動。去掉車床刀架部分，在溜板上配裝銑削頭及自制跟刀架，將滾花刀裝于跟刀架上，跟刀架置于銑刀盤前面。工件左端用卡盤夾緊，右端去掉尾座，安裝一帶較長空心管的支架，這樣一次可以裝夾較長原料（相當于一次銑削長度的兩倍以上），將銑削部分截斷后加工，可以減少端料浪費。
專門設計時，由光桿帶動絲杠在螺母中轉動，絲桿左端裝彈簧夾頭，工件向左轉動進給，光桿、絲桿皆用空心管加工而成（減少端料浪費）。因為中間懸空較長，可以考慮用輔助支架托起。
滾花刀的裝夾裝置。兩種設計的滾花刀裝置方式相同，只是支承架與機床的連接部分有所區別。在支承架上加工一孔，在加工部位對面橫向過孔中心線銑槽與通孔：槽寬與滾花刀柄等寬，深與刀柄等高，靠近槽接孔處下邊齊槽根部垂直銑一窄細槽，便于滾花擠出的細微鐵屑流出，防止?jié)L花輪滯塞、卡緊。滾花刀用快換蓋板壓住，由帶梅花手柄的螺桿將滾花刀柄頂緊。圓鋼經過導向套后被滾花，緊接著被高速銑削，實現兩道工序一次完成。導向套用工具鋼調質加工而成，其上銑一開口，長與支架端面平。導向套定位銷孔、裝配螺釘與支架配作，要確保開口正對槽中心線。
THK梯形絲杠注意事項
材料必須是正規牌號的圓鋼，否則工件表面易形成鱗刺等，銑刀易破損崩裂，滾花刀耗損迅速：
加工、裝配時必須使?jié)L花刀在槽內移動較輕松，又不致間隙太大，如果間隙過大，工作時滾刀輪傾斜，滾出的花紋不勻，本身也易損壞：
壓板盡量將滾花刀全部封閉，以防切屑、雜物等濺入：
工作時切勿潤滑冷卻滾花刀，以防與之接近的硬質合金刀片受損：
先開動車床，讓工件轉動，再擰緊螺桿，防止靜摩擦力過大，工件打滑：
選用制造優良的滾花刀減少換刀次數：
定期拆開快換蓋板，清理刀槽。
該文章由凡一絲桿網整理分享，轉載請注明原文地址！
