產品介紹
THK絲桿，THK滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。

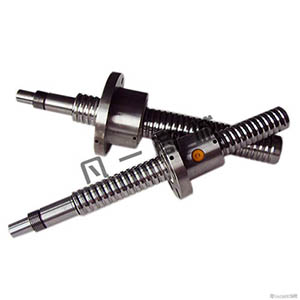

HBN3210-5 THK滾珠絲桿
滾珠絲杠采用球保持器，實現了低噪音、低扭矩變化和長期免維護。使用經過高精度研磨加工的絲桿軸的滾珠絲杠。在一根軸上滾珠絲杠槽和滾珠花鍵槽相互交叉的行程/旋轉單元。滾珠絲杠和滾珠花鍵螺母的外周帶有直接裝入的專用支持軸承。使用高精度滾軋加工成形的絲桿軸的滾珠絲杠。滾珠絲杠是一種高效進給絲杠，其滾珠在絲杠絲桿軸與螺母之間滾動。與傳統滑動絲杠相比，本產品驅動扭矩最大僅為其三分之一，極為適合用于節省驅動電機功率。
THK絲桿球保持器型精密滾珠絲杠結構與特長：球保持器型滾珠絲杠使用球保持器,可消除鋼球之間的碰撞和相互摩擦并提高潤滑脂的保持性,因而實現了低噪音、低扭矩變動以及長期運行而免維護。另外,理想的鋼球循環構造、循環部的強度增加以及球保持器的采用,使此滾珠絲杠具有優越的高速性。
球保持器效果：低噪音、好音質：使用球保持器消除了鋼球之間的碰撞噪音。此外,因為鋼球是以切線方向排列的,由鋼球循環引起的碰撞噪音也已被消除。長期運行而免維護：鋼球之間相互摩擦已被消除,并且由于提供了潤滑脂袋使潤滑脂得以保持,從而實現了長期運行而免維護（即長期內無須給脂）。平滑的運動：使用球保持器消除了鋼球之間的相互摩擦,并降低了扭矩變動率,從而實現了平滑的旋轉運動。
低噪音：由于在球保持器型滾珠絲杠中的鋼球不會互相碰撞,它們不會產生金屬噪聲,從而實現了低噪音水平。長期運行而免維護：由于采用了支持高速的鋼球循環方式以及球保持器的效果,在高速性和負荷耐久性方面均表示出優異的性能。平滑的運動：球保持器效果使旋轉運動比傳統型產品更為平滑,從而減少了扭矩的變動。
THK滾珠絲桿種類與特長：SBN型：SBN型具有鋼球以切線方向排列的循環結構,提高了循環部的強度,從而使DN值達到13萬。SBK型：由于采用了錯位預壓方式,該方法移動了滾珠絲杠螺母的兩排溝槽,所以結構相當緊湊。SDA型：此種絲杠采用了新開發的端蓋板和R構件，獲得了理想的鋼球循環構造，實現了裝置的大幅緊湊化。HBN型：由于針對高負荷進行了優化設計,此型號滾珠絲杠達到的額定載荷是傳統型產品的2倍以上。SBKH型：此種絲杠實現了高承載能力并可高速使用（最大92m/min）。HBN型、SBKH型的安裝例：HBN型、SBKH型在高承載使用時、考慮到鋼球的承載平衡性、請將螺母法蘭側和固定側支承單元相對于承載方向按下面所示配置。此外使用時注意不要讓螺栓受到拉伸載荷。
