產品介紹
THK絲桿，THK滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
MISUMI米思米滾珠絲杠公司簡介
株式會社MISUMI自1963年成立以來，一直堅持向客戶快速、準確地提供模具零件、自動機械零件、加工工具等各種高質量的零件。通過獨自匯編產品目錄和建立直接銷售產品的營銷體制，創出了低成本的商務經營模式，并通過依據客戶的意見和要求來制定每年的產品規劃，持續開發具備高質量水平的MISUMI名牌產品。商品的種類豐富
MISUMI公司提供FA工廠自動化用零件，模具零件，加工工具等大約400,000種商品。這商品都是各
客戶通用的標準零件和根據客戶要求而產生的標準零件。根據客戶的需要可以在豐富的種類中選擇不同形狀，材質，尺寸，公差的商品。高質量可安心使用
MISUMI的高質量商品全世界大約有5萬家的制造行業的客戶在使用，受到大家好評。
MISUMI米思米滾珠絲杠副特性
· 傳動效率高
滾珠絲杠傳動系統的傳動效率高達90%～98%，為傳統的滑動絲杠系統的2～4倍，如圖1.1.1所示，所以能以較小的扭矩得到較大的推力，亦可由直線運動轉為旋轉運動（運動可逆）。
· 運動平穩
滾珠絲杠傳動系統為點接觸滾動運動，工作中摩擦阻力小、靈敏度高、啟動時無顫動、低速時無爬行現象，因此可精密地控制微量進給。
· 高精度
滾珠絲杠傳動系統運動中溫升較小，并可預緊消除軸向間隙和對絲杠進行預拉伸以補償熱伸長，因此可以獲得較高的定位精度和重復定位精度。
· 高耐用性
鋼球滾動接觸處均經硬化（HRC58～63）處理，并經精密磨削，循環體系過程純屬滾動，相對對磨損甚微，故具有較高的使用壽命和精度保持性。
· 同步性好
由于運動平穩、反應靈敏、無阻滯、無滑移，用幾套相同的滾珠絲杠傳動系統同時傳動幾個相同的部件或裝置，可以獲得很好的同步效果。
· 高可靠性
與其它傳動機械，液壓傳動相比，滾珠絲杠傳動系統故障率很低，維修保養也較簡單，只需進行一般的潤滑和防塵。在特殊場合可在無潤滑狀態下工作。
· 無背隙與高剛性
滾珠絲杠傳動系統采用歌德式（Gothic arch）溝槽形狀、使鋼珠與溝槽達到最佳接觸以便輕易運轉。若加入適當的預緊力，消除軸向間隙，可使滾珠有更佳的剛性，減少滾珠和螺母、絲杠間的彈性變形，達到更高的精度。
|

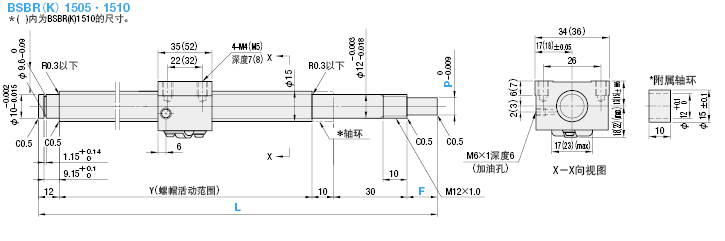

螺帽 種類 |
Type |
精度 等級 |
絲杠直徑 | 螺距 | 絲杠軸 | 螺帽 | |||||
| 標準型 | F·P指定型 | [ M ]材質 | [ H ]硬度 | [ S ]表面處理 | [ M ]材質 | [ H ]硬度 | [ S ]表面處理 | ||||
| 塊狀螺帽 | BSBR | BSBRK | C10 | 15?20?25 | 5?10 | S55C |
高頻淬火 56～62HRC |
磷酸鹽保護膜處理 | SCM420 |
滲碳淬火 58～62HRC |
磷酸鹽保護膜處理 |
[ M ]材 質?S45C
[ S ] 表面處理?四氧化三鐵保護膜
